PLC学习前置知识点汇集

***OB在拖拽调用FB时自动生成的DB会自动映射保存FB中的静态变量，为好维护可定义一个全局DB所有模块可访问***

***PLC的输入输出端口需要格外供电，有源输出本身带电，无源输出只是通断***

***继电器输出都只是通断，并不供电，需外部供电。晶体管(接直流-输出区分PNP还是NPN型》又分)与晶闸管(接交流，COM一般接零线，端口通过负载接火线)有源输出带电***

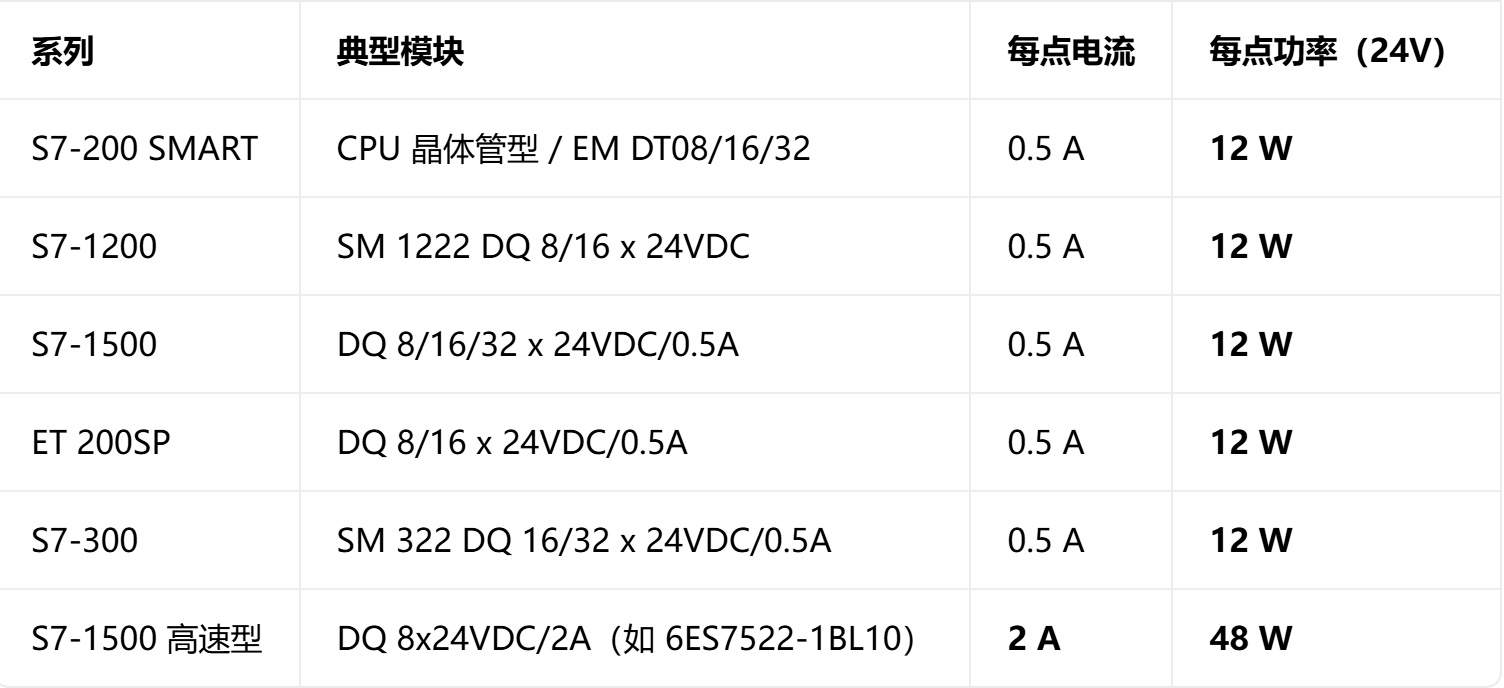

晶体管输出带不动大功率设备时可使用-》中间继电器-》设备

传感器NPN = 漏型（Sink，灌入电流，COM口接+24V，IO口常态0V）；传感器PNP = 源型（Source，流出电流，COM口接0V，IO口常态+24V），是否有电流通过IO作为是否有信号

不管是NPN还是PNP，只要传感器感应到物体（动作了），PLC程序里读到的就是“1”

无论NPN还是PNP传感器说白了就是通断信号,输入端口是外部传感器控制通断，输出端口是PLC控制通断

西门子全系普通晶体管出厂固定为 PNP‑源型输出，硬件不能切换成 NPN（漏型）

通俗解释（200‑SMART / S7‑1200 / S7‑1500）

1. 晶体管输出公共端子 1M 接 0V、1L + 接 DC24V 正极

2. Q 点导通之后，输出端子直接送出 +24V 高电平（标准 PNP 源型）

西门子直流输入是双向光耦，可以自由切换 NPN / PNP，只靠公共端子 1M 接线决定

OB主程序，FB功能块【可用静态变量】，FC函数块，DB存储块

***SCL代码内部写 VAR_TEMP / VAR_INPUT / VAR_OUTPUT / VAR_IN_OUT / VAR_STAT … END_VAR，1200 全部不支持，所有局部变量强制在块上方接口表格定义,Constant是常量都是用加#访问，用拖拽FC、FB到OB实现调用***

临时变量、输入变量、输出变量、常量直接在OB、FB、FC中的接口定义，PLC的变量是为了能方便访问I Q M存储区，DB是静态存储类似硬盘存储
